Prodotto: subwoofer autocostruito mostruoso
Produttore: non in vendita, progetto di autocostruzione gratuito di TNT-Audio
Costo approssimativo: 160 Euro per ciascun altoparlante (x4), 120 Euro di legno, 120 Euro per il crossover, Totale: 880 Euro
Autore: Chris Templer - TNT South Africa
Pubblicato: Luglio, 2013
Traduttore: Pino Varlaro

La costruzione del nostro subwoofer estremo è molto semplice. Avvitare e incollare insieme le sezioni come rappresentato in figura 1. Si noti come il progetto in sezione sia sfalsato. In tale modo il tubo avrà sezione quadrata . Se lo si desidera, lo si può rinforzare lungo gli spigoli, ma non è necessario.

Dopo aver realizzato ciò vi trovate con due tubi lunghi 2,8 mt ognuno. Le viti non devono essere distanziate più di 80 mm. Per semplicità non uniteli ancora. Io li ho uniti solo quando il sub era quasi in posizione definitiva.

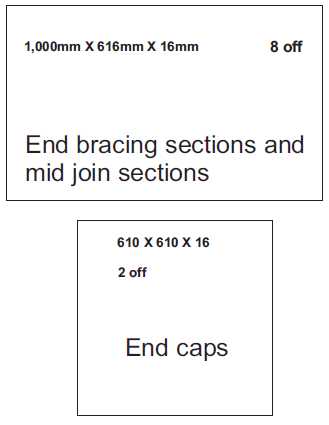

Si prenda un tubo e si montino le quattro sezioni terminali di rinforzo. Le quattro sezioni devono essere sovrapposte secondo quanto mostrato sullo schema 1. Si incollino ed avvitino facendo attenzione che non ci siano viti nella zona ove vengono installati gli altoparlanti. Marcare la posizione degli altoparlanti ed eseguire i tagli per la loro installazione . Il sottoscritto ne ha posizionato una coppia in alto, ed un'altra coppia di lato, poiché il posto finale era stretto in un angolo e in contatto con una parete.

Prima di montare gli altoparlanti unire i due tubi insieme per mezzo dei 4 giunti di unione, come in fig. 2. Questi sono soltanto avvitati, per cui potranno essere disassemblati. Avvitare quindi gli altoparlanti: io ho usato viti e dadi Nylock.

È necessario che un'altra persona internamente al tubo tenga fermi i dadi mediante una chiave, a meno che non siate una piovra con lunghi tentacoli. Montate adesso i terminali (2 strati). Usate solo le viti poiché potreste danneggiare gli altoparlanti e dover utilizzare attrezzi particolari.

Mettete in posizione il sub ed aggiungete il materiale smorzante. Io ho usato mezzo rotolo di Dacron, ma fibra di vetro oppure della moquette vanno altrettanto bene. Nel mio ho smorzato il solo lato terminale aperto e per una lunghezza di soli 500 mm. Cablate gli altoparlanti.

Ogni coppia in parallelo tra loro ed alla fine le due coppie in serie. Con altoparlanti da 8 Ohm alla fine si ottengono nuovamente 8 Ohm. Durante il cablaggio, mantenete la polarità corretta, così come nell'intero sistema.

Nel mio impianto, il subwoofer entra in azione a 20 Hz, con un filtro a 18 dB/ottava, ma funziona bene anche a una frequenza di taglio più elevata. Le dimensioni non sono critiche, così si può scalare liberamente il sistema. La mia prima versione era lunga 4 mt e larga 40x40 cm con 3 altoparlanti da 15". Ho ottenuto di meglio aumentandone le dimensioni. Osservate le figure. La sua costruzione richiede meno tempo di quello che ho impiegato a scrivere queste istruzioni :-)
