Cavo di segnale Aircoil MKII
Come costruire questi cavi passo a passo
Cavo di segnale no compromise autocostruito
Costo di realizzazione: 100-250€ circa in funzione del tipo di connettori
Recensore: Piero Canova - TNT
Italia
Pubblicato: Aprile, 2022
Premessa
Nelle ultime settimane ho ricevuto varie richieste di approfondimento su
come costruire questi cavi e dove trovare i componenti necessari. Ho
pensato che potesse essere utile un piccolo tutorial per immagini per
facilitare il lavoro di quanti volessero farseli. Una sola piccola nota
relativamente ai fornitori: in alcuni casi la disponibilità non è continua
e quindi potrebbe accadere che il fornitore che vi indico non abbia più il
prodotto che cerchiamo. Detto questo, partiamo con la costruzione.

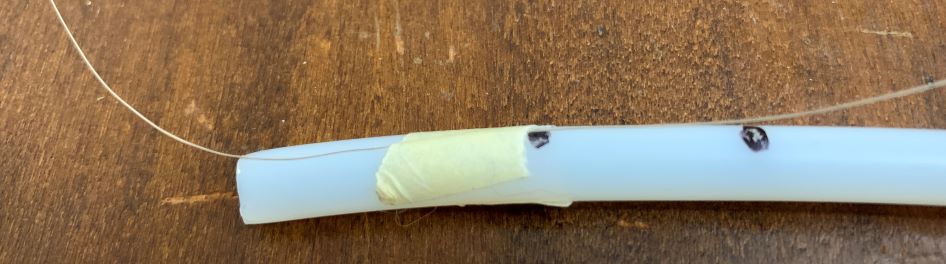

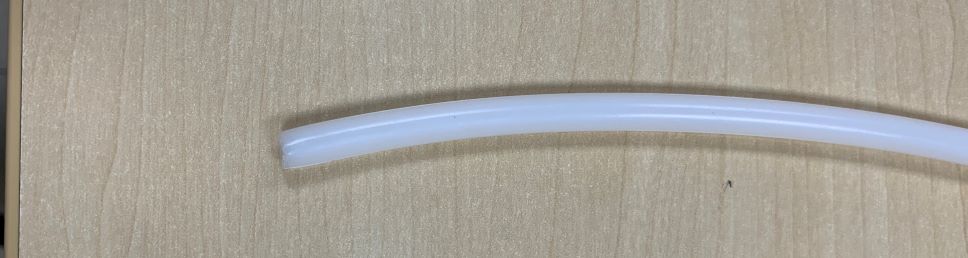

- Fissate il primo filo d'argento con un pezzo di nastro di carta (da
carrozzieri) nei 30mm prima del primo punto di incrocio. Come vedete il
filo in questi 30mm è parallelo al tubo. Il filo di argento 5N lo potete
trovare su Aliexpress negli shop di GD-Parts Audio Store o Papri Audio
Store. In questo momento hanno un filo 99,998% di purezza ma può andare
benissimo. In alternativa lo trovate anche su Ebay.

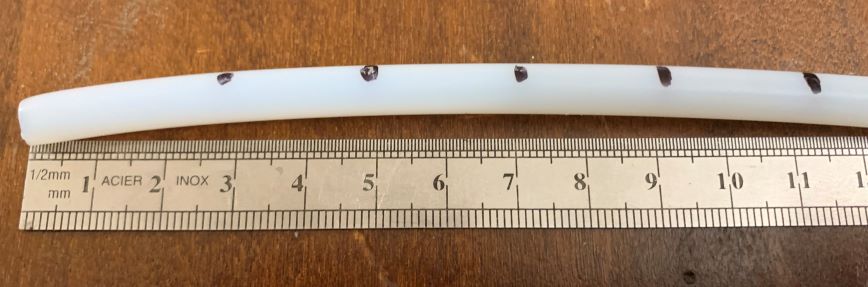

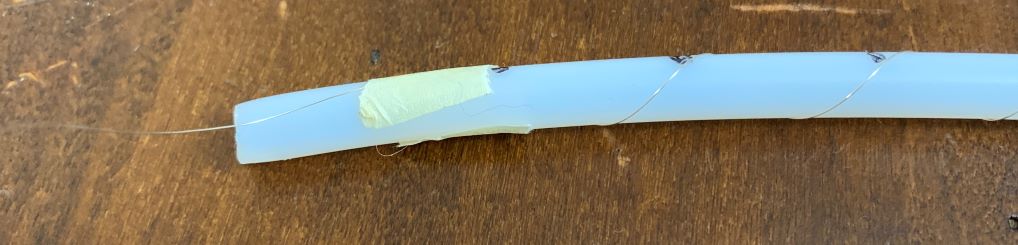

- A questo punto possiamo avvolgere il filo di argento sul tubo in PTFE
avendo cura che incroci i punti che abbiamo segnato ogni 20mm. In
sostanza abbiamo una spirale che compie una rotazione completa ogni
20mm. Per facilitarvi il compito e tnere ferma la spirale usate un
pezzetto di nastro ogni 5-6 giri. Prendetevi nota del verso della
spirale: nella fotografia sotto è in senso antiorario. Vi servirà quando
dovrete avvolgere il secondo filo.

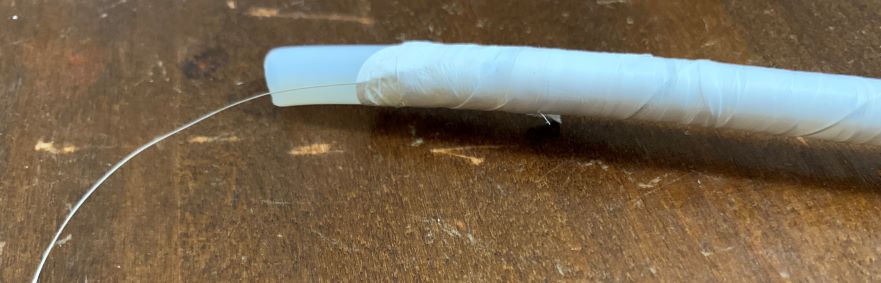

- A questo punto isoliamo il primo filo con il nastro in PTFE. Per
essere sicuri che non avvengano corti circuiti tra i due fili dovrete
applicare tre strati di nastro. Se possibile usate il nastro più largo
che trovate in modo da coprire più superficie per ogni giro che fate.

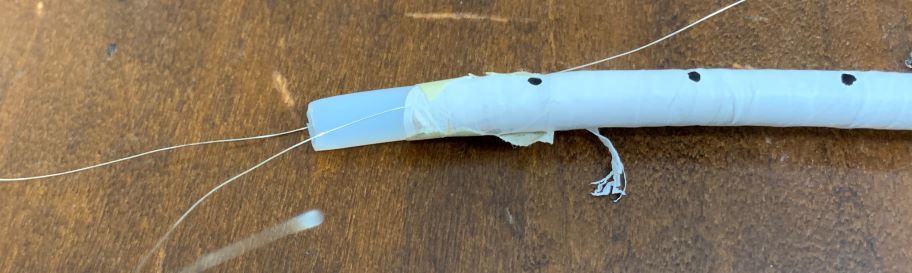

- Segnate nuovamente i punti di incrocio: 30mm dall'inizio e poi
20mm di passo. Bloccate il secondo filo nei 30mm iniziali con un po'
di nastro tenendolo parallelo al tubo ma sul lato opposto del primo
filo.

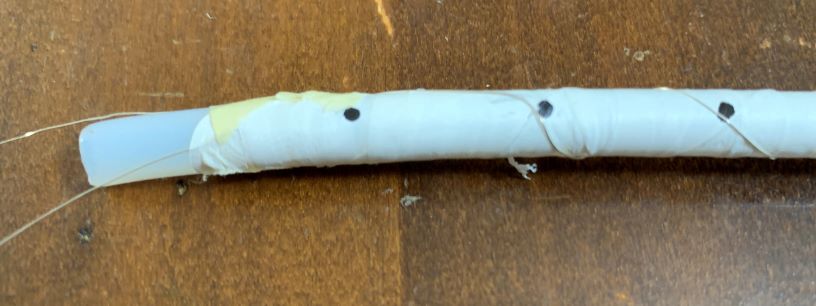

- Avvolgete ora il secondo filo nello stesso modo con cui avete
avvolto il primo avendo cura di farlo passare sopra i punti
segnati. In questo caso, visto che il primo filo è avvolto in
senso antiorario il secondo sarà avvolto in senso orario.

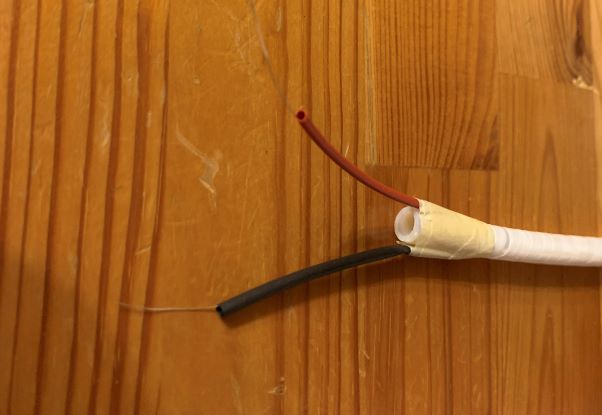

- Copriamo il tutto con un ultimo strato di nastro PTFE ed
isoliamo i due fili alle due estremità con due guaine
termoretraibili, possibilmente di colori differenti. Bloccate le
due guaine con un po' di nastro.Quì sotto vedete come dovrebbero
essere le due parti terminali del cavo.

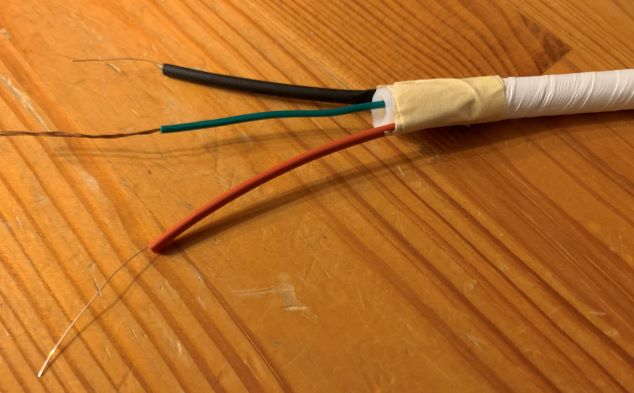

- Ora infiliamo all'interno del tubo il terzo filo. Ho
ricevuto parecchie domande sulla qualità di questo terzo filo:
io uso un po' di filo proveneiente da un cavo Cat5 che ho
smontato e quindi rame della qualità che preferite, solid core
o multifilare, non troppo spesso per facilitarvi la
saldatura. Scegliete colori chiaramente differenti per i tre
conduttori così eviterete errori accidentali quando monterete
i connettori.

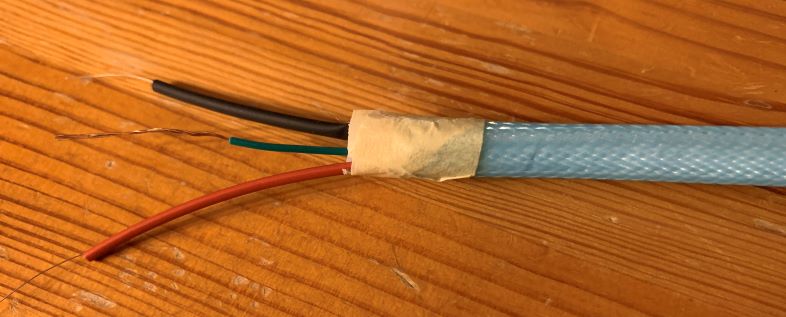

- Proteggiamo il cavo con una guaina a treccia esternamente.
La trovate su Ebay, Amazon ed in molti altri siti o negozi.
Scegliete il colore che vi piace di più così avrete anche un
buon effetto visivo del cavo. In questo caso ho usato un
azzurro chiaro che mia figlia dice essere molto di tendenza
quest'anno.

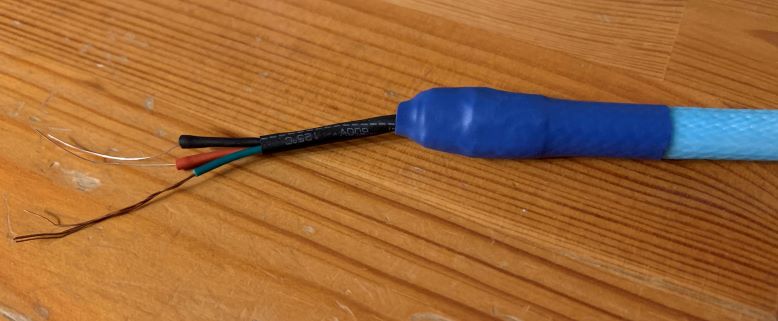

- Per finire e raggruppare i cavi prima di montare i
connettori usate una guaina termoretraibile. Potete
trovarne di vari colori ed io uso il rosso ed il blu così
da identificare i due cavi a colpo d'occhio anche quando
uso cavi bilanciati dove i connettori non hanno
colorazioni differenti per i due canali. In funzione del
connettore che monterete e del suo sistema di bloccaggio
vi potrebbe convenire aggiungere una guaina retraibile per
raggruppare i tre fili. Generalmente ho visto che i
connettori Cannon gradiscono cavi non troppo grossi di
diametro mentre gli RCA dove il fissaggio avviene mediante
una vitina che preme sul cavo preferiscono dimetri più
importanti nell'intorno dei 7mm.

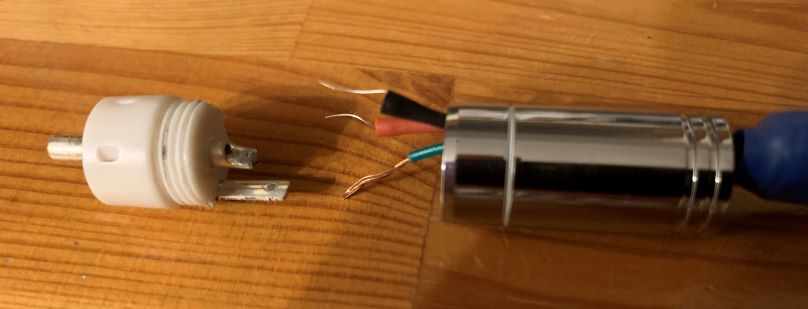

- Terminazioni: se volete costruire un cavo single ended
con connettori RCA allora assemblerete i fili in questo
modo: rosso saldato al pin centrale e nero al pin
laterale. Il filo verde andrà saldato al pin laterale
insieme al filo nero ma solo da un lato. Segnatevi con
un pennarello sulla guaina esterna del cavo il lato dove
il filo verde è saldato. Questo lato andrà collegato
all'apparecchio sorgente tra i due che volete
collegare. Il cavo è quindi direzionale. Ricordatevi
prima di saldare i fili di infilare il corpo del
connettore nel cavo. Me lo sono dimenticato troppe volte
e credetemi, non vi fa sentire bene. Tipo di connettori:
Un cavo di alto livello come questo merita cose serie
come gli Eichmann Silver Bullet Plug ma ammetto di
trovarmi molto bene anche con i WBT Nexgen 0110 Cu che
sono un po' più abbordabili.

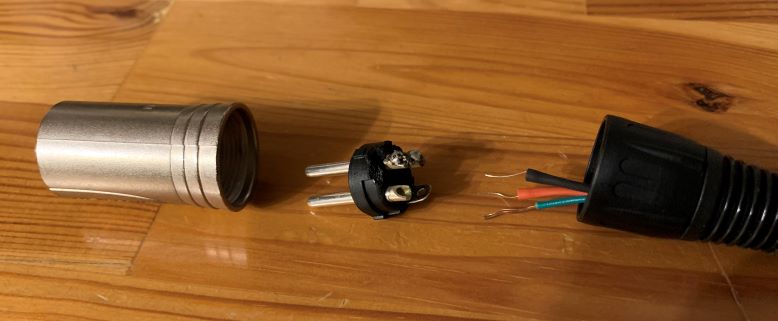

- Nel caso invece in cui volete fare un cavo
bilanciato allora lo schema dei collegamenti è il
seguente: rosso sul pin 2, nero sul pin 3 e verde sul
pin 1 da entrambi i lati. Mi è stato chiesto che
connettori usare: io preferisco i Neutrik NC3 MXX e
NC3 FXX perchè hanno un costo ragionevole, una ottima
qualità e suonano bene ma se preferite altri
connettori vanno benissimo.
Conclusioni
Spero di essere riuscito a chiarire quasi tutti i dubbi; se ne avesta
ancora scrivetemi con piacere. Ovviamente l'architettura del cavo può
essere adattata ad altri tipi di conduttori e quindi con lo stesso schema
se non vi piace l'argento potrete usare un bel filo di rame OCC o Oxygen
Free e valutarne i risultati. Buon divertimento.
