Il progetto di questo subwoofer passivo è nato durante la manifestazione Roma Audio Show, scambiando qualche chiacchera con il direttore di TNT (il primo incontro di persona!!!); ebbene, in quella occasione Lucio mi disse di aver ricevuto parecchie richieste in tal senso, e mi diede quindi carta bianca per la progettazione di un oggetto conveniente e sensato.
Io non nascosi qualche perplessità, a dire il vero. Chiarisco: non ho antipatie particolari per i sistemi subwoofer più satelliti, che a volte si dimostrano di ottimo livello, ma è certo che se mettere a punto un sistema di diffusori convenzionale non è proprio semplicissimo, ottimizzare il funzionamento di un subwoofer è ancora più complesso.
L'utilizzo di una unità per le basse frequenze può mettere in crisi l'acustica di parecchi ambienti di ascolto, spesso ottimizzati per accogliere un sistema di piccoli diffusori, incapaci di eccitare risonanze al di sotto dei cinquanta Hertz.
Certamente si tratta di problemi sormontabili, ma è necessario che chi intenda costruire questo sub, od acquistarne uno, consideri con attenzione la composizione del proprio impianto (e quindi la necessità di estenderne la risposta in basso), e preveda da subito un accurato lavoro di messa a punto in ambiente.
Vi è poi un altro fattore da tenere in considerazione: un subwoofer passivo presenta ulteriori problemi di interfacciamento, legati alla sensibilità ed alla frequenza di incrocio con i satelliti.
Un subwoofer amplificato è in questo senso più comodo e versatile, ed il risvolto della medaglia diviene il prezzo di acquisto, che sale di parecchio, e la qualità dell'amplificazione interna, spesso incapace di erogare la sufficiente potenza nei picchi più intensi.
Viceversa un sub passivo è alla portata di qualsiasi autocostruttore, costa poco (nel caso del Trentino il costo della componentistica si aggira intorno alle 250.000 lire, variabili a seconda del materiale utilizzato per il cabinet), e se ben progettato, costruito, ed interfacciato può davvero essere la ciliegina sulla torta, aggiungendo quello che manca ad impianti già di ottimo livello. E chi ama le basse frequenze e l'impatto alla bocca dello stomaco troverà ampie soddisfazioni, vicinato ed amplificatore permettendo.
Andiamo allora a vedere quali sono, a mio avviso, i parametri fondamentali per un corretto interfacciamento tra sub e satellite.

Frequenza di incrocio

Il volume di carico è purtroppo considerevole, ma in una realizzazione casalinga questo parametro assume un'importanza relativa; il Trentino è un sub da trenta litri (lo dice il nome), e può essere inserito senza eccessivi patemi di animo in qualunque ambiente domestico. La costruzione è poi un tantino più complessa di un carico simmetrico, poichè si passa da due a tre camere interne, ed una realizzazione industriale ne risentirebbe sicuramente, in termini di tempo lavorativo, materiale e costi.
Nessun problema però per gli autocostruttori con un minimo di esperienza, che potranno accingersi alla costruzione con tranquillità. La banda passante del Trentino si estende allora da 28 a 85 Hz (+- 3 dB), permettendone l'interfacciamento con la maggior parte dei minidiffusori in commercio.
Il livello di emissione in ambiente del subwoofer deve ovviamente essere simile a quello dei due satelliti, per raggiungere un amalgama coerente ed una risposta in frequenza lineare; variare il livello di uscita di un subwoofer con un filtro passivo è affare assai delicato e complesso, sia dal punto di vista economico che della reperibilità dei componenti, ed ho quindi deciso di realizzare un oggetto con una sensibilità media, in grado di ben interfacciarsi con quella che è l'efficienza media dei diffusori da scaffale, tra gli 86 e gli 88 dB (quella reale, non quella dichiarata!!!).
Saranno poi alcuni artifici di posizionamento ed ottimizzazione (di cui parlerò tra qualche riga) a permettere di regolare al meglio l'incrocio.

Fase acustica

Gli altoparlanti

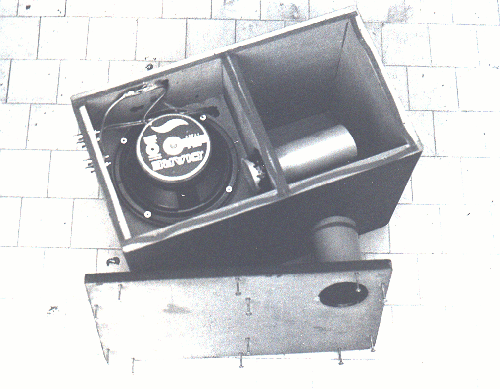

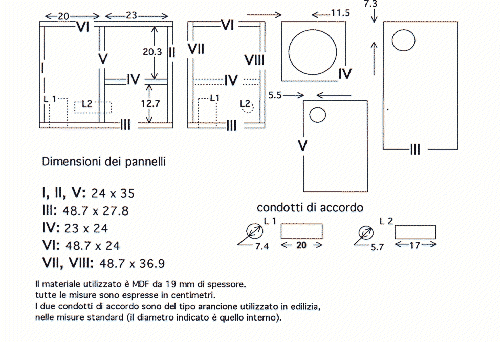

Il piano di costruzione del Trentino è visibile nella figura qui sotto: raccomando di utilizzare MDF da minimo 19 mm di spessore (in caso di spessori superiori è necessario mantenere le misure interne al fine di non variare i volumi di lavoro), da incollare mediante colla vinilica. Per quanto riguarda la costruzione, consiglio di seguire questa procedura: dopo aver forato i pannelli n. IV e V, poggiate su un cavalletto il pannello n. VII e cominciate a disporvi sopra nell'ordine i pannelli n. I, VI, II, IV, V, passando ogni volta la colla vinilica sulle superfici di contatto. Fissate poi il pannello n. VIII, l'ultimo che dovrà essere incollato, poichè il pannello n. III è amovibile. I due altoparlanti sono affacciati (da cui il nome push-pull) tramite l'interposizione di un anello di MDF da 10 mm di spessore, necessario a mantenere la distanza sufficiente tra le due sospensioni. Bisognerà quindi appoggiare il primo woofer sul foro del pannello n. IV (mi raccomando, porre una guarnizione di tenuta.
Blue tak, plastilina, guarnizioni per finestre...), poggiarvi e centrarvi sopra l'anello (precedentemente forato in corrispondenza delle quattro viti), ed aggiungere poi il secondo woofer; infine, avvitare dall'alto le quattro viti autofilettanti, che si occuperanno di serrare al mobile il gruppo dei due altoparlanti e dell'anello interposto.
Il pannello inferiore n. III, su cui è fissato il secondo tubo di accordo, deve essere amovibile (in qualche modo gli altoparlanti bisogna pur infilarli dentro) ed è quindi indispensabile l'utilizzo di una guarnizione (vedi sopra), e di parecchie viti per fissarlo.

Ricordo che ogni subwoofer è particolarmente sensibile alle perdite per fessurazione, e se volete che il vostro Trentino suoni veramente bene dovete curare al massimo la tenuta pneumatica di tutte le paratie, dei condotti di accordo, della eventuale vaschetta dei contatti (vi consiglio però di utilizzare i morsetti singoli), dei cestelli degli altoparlanti.
Invitandovi a leggere la Prova d'ascolto a cura di Stefano Monteferri, resto naturalmente a disposizione di chiunque avesse dei dubbi, dei suggerimenti o delle curiosità particolari.
Nel frattempo io sto iniziando a pensare ad un fratellino più piccolo (Ventino? Decino?) per il Trentino, o ad una coppia di satelliti dedicati.
Fatemi sapere. Comunque sia, buon divertimento.
