Progetto per piccolo ampli a triodi a costo (quasi) zero

Versione Insulto...integrato

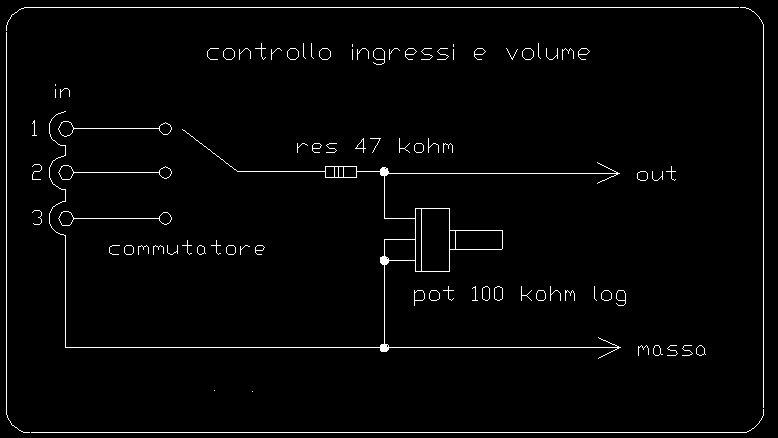

Viste le diverse richieste di lettori che chiedono informazioni su come poter trasfomare l'Insulto Finale... in Insulto Integrato, propongo un semplice schema che permette questa opzione. [Schema degli ingressi]

Come si vede è tutto molto semplice, si tratta di un selettore per tre ingressi e di un controllo di volume. Niente di più minimale!
Naturalmente lo schema si riferisce ad un solo canale, per cui occorrono due potenziometri (100kohm log), due resistenze (47kohm), un commutatore rotativo a due vie e tre posizioni, oltre che a sei buoni pin RCA da pannello.
Il tutto può essere sistemato nello stesso mobiletto dell'Insulto, in quanto occupa pochissimo spazio, creando così un efficace "pre passivo" (in gergo viene chiamato così, ma in realtà non preamplifica proprio niente... anzi, attenua!).
I più attenti avranno notato che il potenziometro non è collegato in modo usuale, cioè con il cursore rotante sull'uscita, ma in modo da funzionare da "shunt". In pratica la resistenza ed il potenziometro formano un attenuatore a L, in cui, però, la resistenza verso massa è variabile.
Nei sistemi hi-end di classe elevata anche il controllo di volume gioca un ruolo importante, tanto che i migliori preamplificatori spesso non utilizzano normali potenziometri, a carbone o film plastico, ma dei commutatori-partitori che permettono di evitare il passaggio diretto del segnale attraverso l'interfaccia - contatto strisciante - strato resistivo - del potenziometro e questo è un vantaggio non indifferente.
Nell'Insulto non avrebbe senso montare un sistema di controllo del volume con dei costosi commutatori a 24 o più vie, ma utilizzando il semplice schema proposto non si avranno poi molte meno soddisfazioni, anche usando i comuni potenziometri a carbone.

Le prove che ho fatto hanno dato ottimi risultati, ci guadagna sopratutto la gamma bassa, che diviene più presente ed in sostanza un po tutte le gamme di frequenza appaiono più "terse".
Una opzione in più può essere quella di porre un piccolo interruttore per cortocircuitare i due canali L&R in ingresso, in modo da trasformare il segnale in mono, ciò torna utile quando si è in fase di posizionamento dei diffusori in ambiente. Con il segnale mono infatti è molto più semplice centrare l'immagine al centro.
Buon lavoro e per ogni chiarimento scrivete.

Qui trovate l'elenco dei componenti, il Progetto del finale, gli schemi di montaggio e la prova d'ascolto.
